Как выбрать реле-регулятор напряжения генератора: совместимость с генератором, схема подключения, тип регулировки

Реле-регулятор напряжения — электронный или электромеханический узел, отвечающий за стабилизацию выходного напряжения генератора в бортовой сети автомобиля. Он удерживает напряжение в диапазоне, безопасном для аккумулятора и потребителей, независимо от частоты вращения коленчатого вала и нагрузки. Деталь устанавливается в составе генератора (часто в одном корпусе со щёточным узлом) либо выносится отдельным блоком в моторном отсеке.

Замена регулятора требуется при просадках или скачках напряжения, кипении электролита в АКБ, недозаряде, мигании контрольной лампы заряда, перегорании ламп накаливания и нестабильной работе электроники.

Типы реле-регуляторов

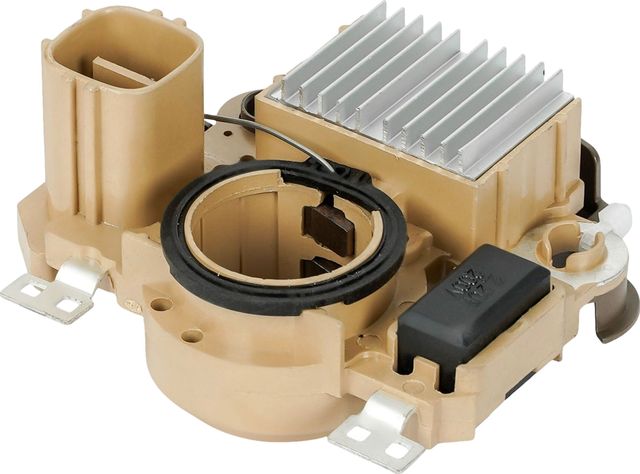

Интегрированные со щёточным узлом — наиболее распространённый вариант для современных легковых автомобилей. Регулятор собран в одном корпусе с щётками, что упрощает обслуживание: при износе щёток меняется весь блок.

Отдельные (выносные) электронные — устанавливаются вне генератора, обычно крепятся к кузову или кронштейну. Применялись на ряде классических моделей и грузовой техники.

Электромеханические (контактные) — устаревший тип с подвижным якорем и контактами. Встречается на старой технике и мототехнике.

С функцией обратной связи (COM, LIN, RVC, SIG) — современные регуляторы, обменивающиеся данными с блоком управления двигателем. Напряжение задаётся ЭБУ в зависимости от температуры АКБ, нагрузки и режима движения.

Ключевые параметры выбора

Номинальное напряжение бортовой сети — 12 В для легковых авто и лёгкой коммерческой техники, 24 В для грузовиков и автобусов. Установка регулятора с несоответствующим напряжением выведет из строя АКБ и потребителей.

Уровень стабилизации — рабочий диапазон, который должен поддерживать регулятор (обычно в пределах 13,8–14,8 В для систем 12 В). У регуляторов с обратной связью значение задаётся ЭБУ.

Тип щёточного узла — посадка щёток, их размер и форма должны соответствовать ротору генератора. Не все блоки внешне похожих регуляторов взаимозаменяемы.

Тип разъёма и количество выводов — встречаются исполнения с 1, 2, 3, 4 контактами и более. Учитывается форма колодки, расположение фиксатора, наличие сигнальных линий L, S, IG, FR.

Производитель и серия генератора — Bosch, Valeo, Denso, Mitsubishi, Hitachi, Magneti Marelli применяют собственные конструкции регуляторов, и подбор ведётся по маркировке генератора, а не по модели автомобиля.

На что обратить внимание при заказе

Сверьте номер генератора, выбитый на корпусе, с применяемостью регулятора — один и тот же автомобиль мог комплектоваться разными генераторами.
Проверьте состояние контактных колец ротора: при глубокой выработке новый регулятор быстро износит щётки.
Оцените форму и размер штекера, расположение монтажных отверстий, длину щёток в свободном состоянии.
Для автомобилей с интеллектуальной системой заряда выбирайте регулятор именно с поддержкой шины (LIN/COM) — обычный аналог приведёт к ошибкам ЭБУ.
После установки замерьте мультиметром напряжение на клеммах АКБ при работающем двигателе на разных оборотах и с включёнными потребителями.

В каталоге tachka.ru представлены реле-регуляторы для легковых, коммерческих и грузовых автомобилей. Доступны изделия Bosch, Valeo, Denso, Hitachi, Mitsubishi, Cargo, Era, а также оригинальные запчасти и качественные аналоги. Доставка по России.

Частые вопросы

Как подобрать реле-регулятор под конкретный автомобиль?

Подбор ведётся по маркировке генератора, нанесённой на его корпусе, либо по VIN автомобиля. Использовать только модель и год выпуска недостаточно — на одну машину могло устанавливаться несколько вариантов генераторов с разными регуляторами.

Можно ли заменить регулятор напряжения своими руками?

При наличии базовых навыков и доступа к генератору замена выполняется самостоятельно. На большинстве автомобилей регулятор снимается с тыльной стороны генератора после отключения АКБ и демонтажа защитной крышки. На некоторых моделях для доступа потребуется снять сам генератор.

Как понять, что неисправен именно регулятор, а не генератор целиком?

Косвенные признаки — стабильно завышенное или заниженное напряжение на АКБ при работающем двигателе, резкие скачки при изменении оборотов. Точную диагностику проводят на стенде или мультиметром, проверяя напряжение на клеммах генератора и состояние диодного моста.

Подойдёт ли обычный регулятор вместо «умного» с шиной LIN?

Нет. Современные системы интеллектуального заряда требуют двусторонней связи с ЭБУ. Установка обычного регулятора приводит к ошибкам, неправильному заряду АКБ, а в ряде случаев — к ограниченному режиму работы двигателя.

Нужно ли менять щётки отдельно или они входят в комплект?

У интегрированных регуляторов щётки идут в одном корпусе и меняются вместе с ним. Для выносных и электромеханических версий щёточный узел может быть отдельной деталью — это уточняется при подборе.

Спецификация	Heavy Duty Version
Сопротивление	180 Ом
Рабочее напряжение	14 В
Напряжение заряда	14,6 В
Напряжение	12 V

Для оригинального номера	028903803FX
Напряжение	14 V

Номинальное напряжение	14 V
Клемма	L-DFM
Сила тока	5 А
Номер EAN/Штрих-код	4680295115595
Напряжение до	14,4 В

Клемма	L-F
Сила тока	5 А
Номер EAN/Штрих-код	4680295207825
Напряжение до	14,6 В
Напряжение	14 V

Клемма	L-IG-C-DFM
Сила тока	5 А
Номер EAN/Штрих-код	4680295058564
Напряжение до	14,6 В
Напряжение	14 V
